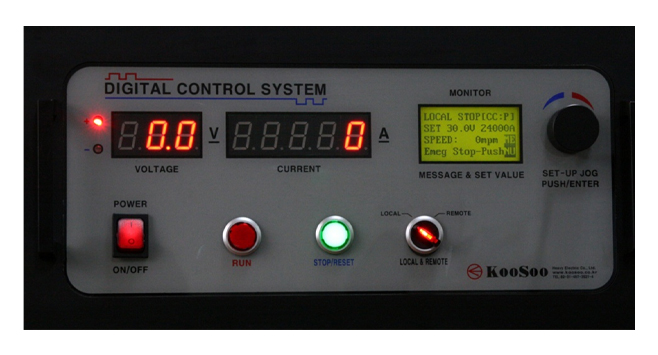

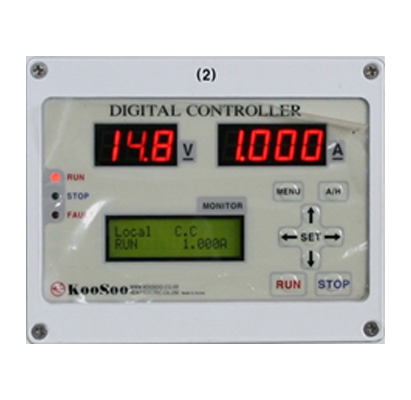

당사에서 생산되는 대용량 제품에 옵션으로 설치되는 DSC 제어시스템 입니다. 14bit의 고 분해능(1/8000)을 가진 제어회로가 내장되며 입력의 전력사항과 역률 및 효율 그리고 출력에 대한 사항과 고장 기록 등이 보존 되며 기타 외부 기기와의 통신제어가 가능 합니다.
INTERFACE COMMUNICATION
RS-485 MODBUS
PROFIBUS
현재 설정모드로 진입합니다.
점멸되는 커서의 위치에서 좌측과 같이 누를 시
진입 후 하단과 같이 좌우로 회전하여 원하는 설정치에 조정 후 다시 조그 스위치를 눌러서 메뉴모드로 전환합니다.

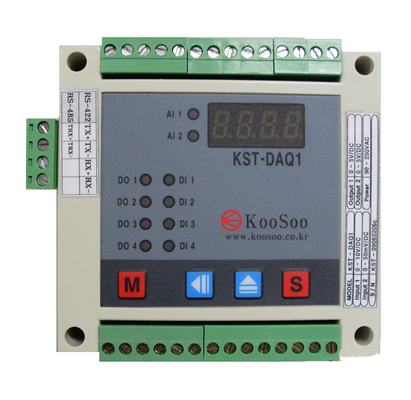

RS-485 MODULE
외부 상위 기기와 통신에 의해
DIGITAL 값으로 제어

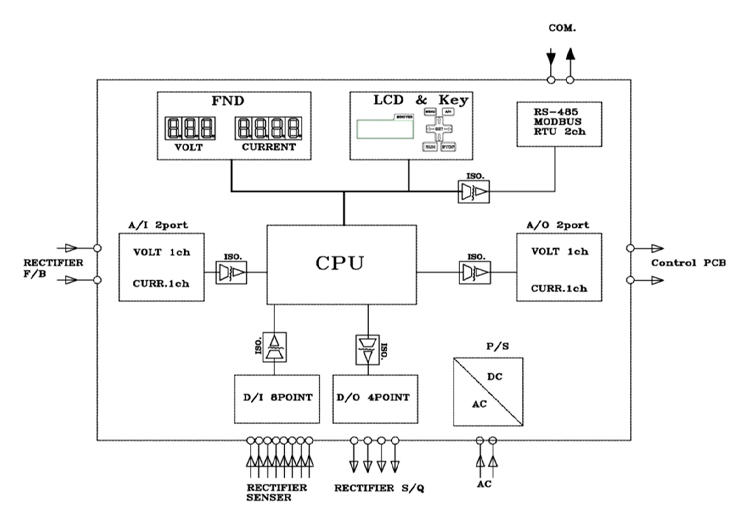

하단의 시스템 계통도로 구성되었으며 16bit의 A/D & D/A 회로가 구성되어있으며 각각의 고급 절연 회로를 채택하여 고장이 쉽게 발생되지 않으며 정밀제어가 가능 합니다. 기본 RS-485 모드버스 통신 기능을 채택하여 타 기기와의 연결이 가능 합니다.
PASS WORD 기능
Master & Slave 설정기능
PV & SV 표시
C/C & C/V 동시 사용 기능
설정치에 대한 표시치 보정 기능
“0”Span & Gain 디지탈값으로 보정
PID 비례제어 기능
ON/OFF 내부 및 외부 연동 사용
Local & Remote 선택 사용
RS-485 표준 모드버스 통신
DC OCR 설정
RUN TIMER & Amp/Hour 기능내장
0.2%급 까지 제어가능
D/I 8port D/O 4port
A/I 2port A/O 2port
DIGITAL 값에 의해 제어가 되며 설정 치와 실제 출력치의 관계를 소프트웨어 적으로 프로그램이 내장되어 있어 하기와 같은 식에 의거 적정한 값을 산출하여PID 연산 값으로 제어됩니다. 또한 D/A OUTPUT 신호는 14BIT의 고정밀 분해 능의 소자를 적용하여 정밀하며 오차가 적은 것이 특징입니다.
